本品适用于在模具钢，工具钢，轴承钢，高温合金钢，齿轮钢，不锈钢等钢种锻造及热处理过程中，防止钢坯出现氧化，脱碳，开裂等问题，有着良好的抗高温能力，在1350℃的温度下，依然能发挥优异的抗氧化作用，是一款降耗增效的高温防氧化涂料。
钢坯加热氧化难题：如何有效减少烧损%？
在钢铁冶金、锻造和热处理领域，钢坯加热过程中的氧化烧损一直是影响生产效率和产品质量的关键挑战。许多从业者面临着氧化铁皮生成过多、表面脱碳严重等问题，导致成品率降低和能源消耗增加。
钢坯加热中的常见氧化问题
钢坯在加热炉中暴露于高温环境时，表面易与氧气反应，形成氧化铁皮。这不仅造成烧损率约0.8%-5%，还引发二次氧化，导致材料损失。特别是在合金结构钢、模具钢或高温合金等材料中，表面合金元素的贫化和脱碳现象突出，可能形成铜脆或偏析缺陷。
此外，除鳞性能差是另一大痛点。氧化物压入钢坯表面，常形成山水画或山峰纹图案，增加高压水除鳞难度。同时，表面质量缺陷如氧斑、红锈、边裂或微裂纹，进一步降低成品合格率。这些问题不仅延长酸洗工序、增加能源消耗，还侵蚀炉体，缩短设备寿命。
根据行业数据，氧化烧损直接影响钢材收得率，平均导致1%-3%的材料浪费。对于锻造和热处理企业而言，这意味着更高的生产成本和更低的竞争力。
氧化问题的成因分析
氧化烧损的主要成因在于钢坯与炉内气体直接接触，高温下铁原子快速氧化，形成疏松的氧化层。脱碳则源于碳元素向表面扩散并与氧反应，特别是在800-1350℃的加热区间内加剧。对于特殊钢种如弹簧钢或钛合金，合金元素的挥发或偏析进一步放大问题。
传统方法如惰性气体保护或炉内控氧虽有一定效果，但成本高且操作复杂。除鳞困难往往源于氧化层结构致密，难以剥离，导致后续轧制或锻造中缺陷残留。综合来看，这些问题源于缺乏有效的隔离防护机制，影响了整个热加工链条的效率和质量。
行奕新材料科技（成都）有限公司在高温抗氧化涂层领域的研究表明，优化防护技术可显著降低这些风险。通过纳微级涂层隔离，能在源头阻断氧化反应，提高钢坯的耐高温性能。
高效解决方案：钢坯抗氧化剂的应用

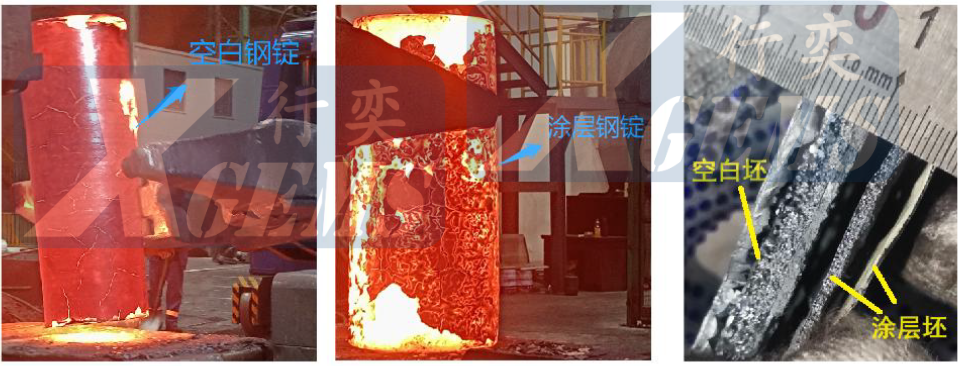

行奕新材料科技（成都）有限公司生产的钢坯抗氧化剂是一种环保水基涂料，由矿物质、冶金矿粉和高温复合粘结剂组成。该产品在钢坯加热前涂覆于表面，高温下烧结形成致密涂层，可减少氧化皮生成40%-90%，防脱碳效果达70%-100%。出炉冷却后，涂层自行剥落，不影响钢坯表面成分或力学性能。
产品的主要性能包括适应温度800-1350℃，涂覆用量0.5-1kg/m²（视加热时长调整），厚度0.3-1.0mm。涂覆方式灵活，支持喷涂或刷涂，适用于钢坯温度≤350℃的环境。防护机理基于熔膜隔离和亚铁空位诱导封闭，纳米级离子定向输送，确保界面碳势固定和合金元素屏蔽。

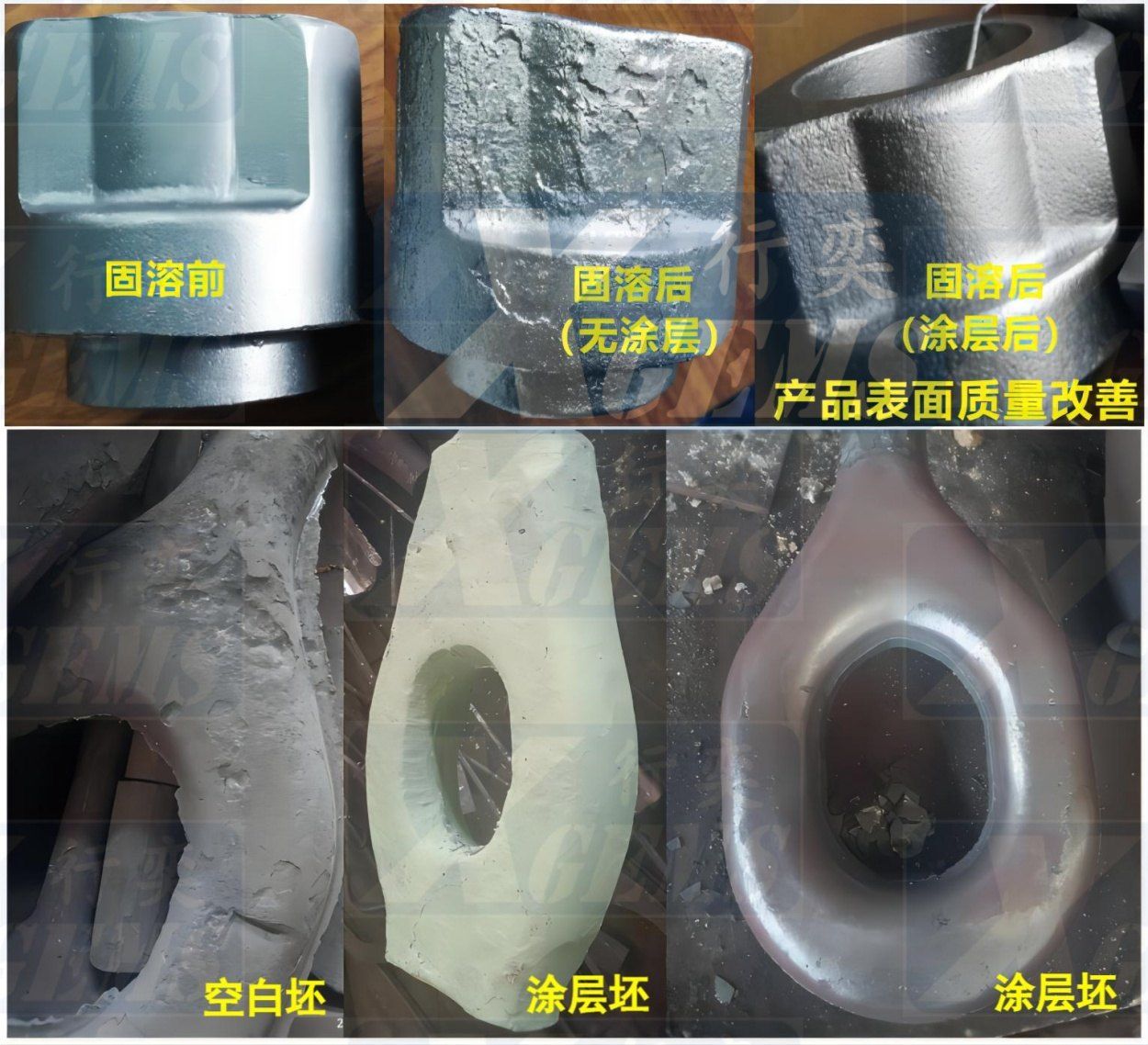

在实际应用中，该钢坯抗氧化剂已帮助多家锻造企业提升表面质量，降低冷加工余量，提高生产效率。例如，在模具钢热处理中，使用后氧化烧损率降至*低水平。同时，作为防氧化涂料，它不释放有害气体，对环境友好，符合现代冶金可持续要求。
使用指南与注意事项
为确保*佳效果，产品采用粉液分开包装，粉体料有效期12个月，液体料3个月。混合比例为粉料:液料=1:0.6-0.7，配好浆料密封保存7天内使用，用前搅拌均匀。

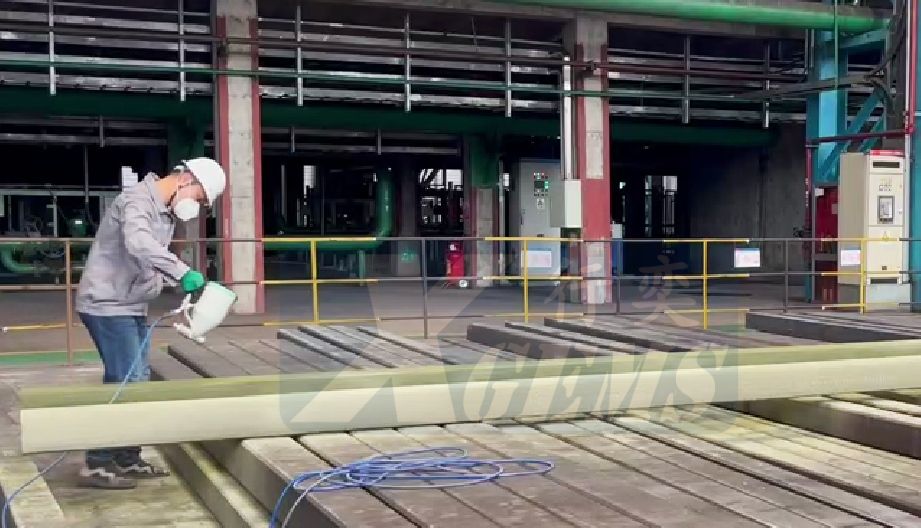

施工步骤简单：先清除钢坯表面杂质，然后均匀涂覆，干燥后入炉。包装规格20/30/50kg，可按需求定制。该高温抗氧化涂层适用于合金钢、轴承钢、不锈钢等，助力企业降耗增效。
通过引入钢坯抗氧化剂，许多锻造和热处理从业者实现了氧化难题的系统解决，提升了整体经济效益。
使用指南与注意事项
